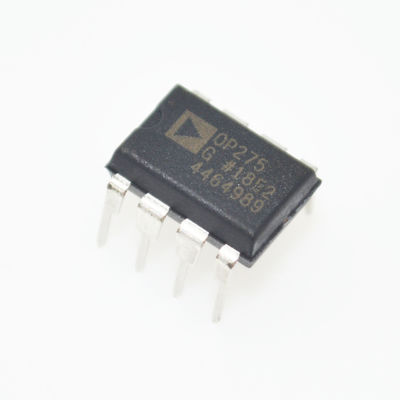

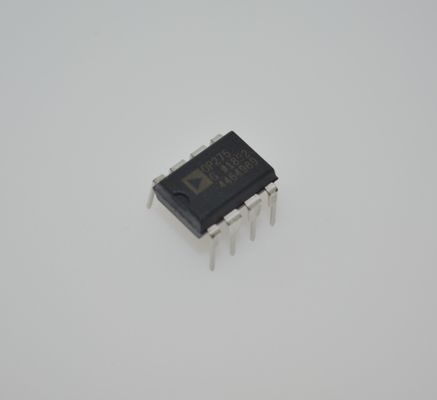

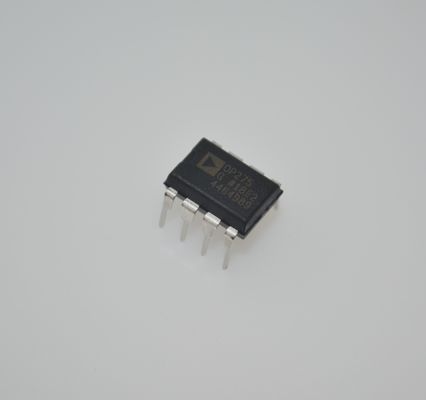

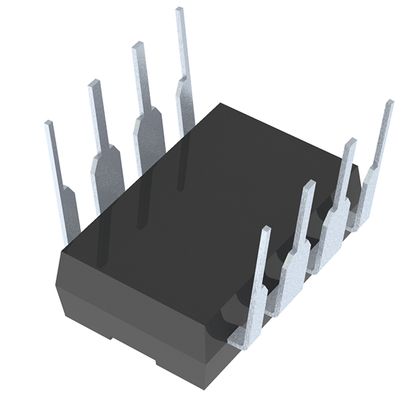

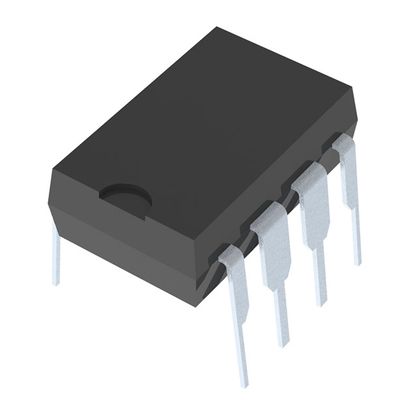

OP275GPZ বিখ্যাত অডিও অপ-অ্যাম্প (Op-Amp) বাইপোলার/জেএফইটি (Bipolar/JFET) মিশ্রণ সহ, ৫ মেগাহার্টজ ব্যান্ডউইথ, ২২V/µs স্লিও রেট, কম ৬nV/√Hz নয়েজ, উচ্চ ১০mA ড্রাইভ, ±৪ থেকে ±২২V রেঞ্জ এবং DIP-8/SOIC-8 প্যাকেজ

OP275GPZ বিখ্যাত অডিও অপ-অ্যাম্প (Op-Amp) বাইপোলার/জেএফইটি (Bipolar/JFET) মিশ্রণ সহ, 5MHz ব্যান্ডউইথ, 22V/andmicro;s স্লিউ রেট, কম 6nV/andradic;Hz নয়েজ, উচ্চ 10mA ড্রাইভ, andplusmn;4 থেকে andplusmn;22V রেঞ্জ এবং DIP-8/SOIC-8 প্যাকেজ

andnbsp;

বৈশিষ্ট্য

চমৎকার শব্দ বৈশিষ্ট্য

কম নয়েজ: 6 nV/Hz

কম বিকৃতি: 0.0006%

উচ্চ স্লিউ রেট: 22 V/andmicro;s

প্রশস্ত ব্যান্ডউইথ: 9 MHz

কম সরবরাহ কারেন্ট: 5 mA

কম অফসেট ভোল্টেজ: 1 mV

কম অফসেট কারেন্ট: 2 nA

ইউনিটি গেইন স্থিতিশীল

SOIC-8 প্যাকেজ

PDIP-8 প্যাকেজ

andnbsp;

অ্যাপ্লিকেশন

উচ্চ কর্মক্ষমতা

অডিও সক্রিয়

ফিল্টার দ্রুত এমপ্লিফায়ার

ইন্টিগ্রেটর

andnbsp;

বর্ণনা

OP275 হল প্রথম এমপ্লিফায়ার যা বাটার এমপ্লিফায়ার ফ্রন্ট এন্ড বৈশিষ্ট্যযুক্ত। এই নতুন ফ্রন্ট এন্ড ডিজাইন বাইপোলার এবং জেএফইটি উভয় ট্রানজিস্টরকে একত্রিত করে, যা বাইপোলার ট্রানজিস্টরের নির্ভুলতা এবং কম নয়েজ পারফরম্যান্স এবং জেএফইটি-এর গতি এবং শব্দ গুণমান অর্জন করে। মোট হারমোনিক ডিসটর্শন প্লাস নয়েজ আগের অডিও এমপ্লিফায়ারের সমান, তবে অনেক কম সরবরাহ কারেন্টে।

6 Hz-এর নিচে একটি খুব কম l/f কোণ একটি ফ্ল্যাট নয়েজ ঘনত্ব প্রতিক্রিয়া বজায় রাখে। নয়েজ 30 Hz বা 1 kHz-এ পরিমাপ করা হোক না কেন, এটি শুধুমাত্র 6 nVHz। ইনপুট স্টেজের জেএফইটি অংশটি OP275-কে তার উচ্চ স্লিউ রেট দেয় যাতে বিকৃতি কম থাকে, এমনকি যখন বড় আউটপুট সুইং প্রয়োজন হয় এবং OP275-এর 22 V/andmicro;s স্লিউ রেট যেকোনো স্ট্যান্ডার্ড অডিও এমপ্লিফায়ারের মধ্যে দ্রুততম। সর্বোপরি, এই কম নয়েজ এবং উচ্চ গতি 5 mA-এর কম সরবরাহ কারেন্ট ব্যবহার করে সম্পন্ন করা হয়, যা যেকোনো স্ট্যান্ডার্ড অডিও এমপ্লিফায়ারের চেয়ে কম।

উন্নত ডিসি পারফরম্যান্সও প্রদান করা হয়, যা সম্পূর্ণরূপে বাইপোলার ডিজাইনের তুলনায় বায়াস এবং অফসেট কারেন্ট অনেক কমিয়ে দেয়। ইনপুট অফসেট ভোল্টেজ 1 mV-তে নিশ্চিত করা হয় এবং সাধারণত 200 andmicro;V-এর কম হয়। এটি OP275-কে বিশেষ নির্বাচন বা অতিরিক্ত অফসেট সমন্বয় সার্কিটের অতিরিক্ত নয়েজের প্রয়োজন ছাড়াই অনেক ডিসি-কাপলড বা যোগ করার অ্যাপ্লিকেশনে ব্যবহার করার অনুমতি দেয়।

আউটপুট কম বিকৃতি বজায় রেখে 10 V rms পর্যন্ত 600  লোড চালাতে সক্ষম। 3 V rms-এ THD + নয়েজ কম 0.0006%।

OP275 বর্ধিত শিল্প (andndash;40anddeg;C থেকে +85anddeg;C) তাপমাত্রা পরিসরে নির্দিষ্ট করা হয়েছে। OP275 উভয় প্লাস্টিক DIP এবং SOIC-8 প্যাকেজে উপলব্ধ। SOIC-8 প্যাকেজ 2500-পিস রিলগুলিতে উপলব্ধ। অনেক অডিও এমপ্লিফায়ার বিভিন্ন কারণে SOIC-8 সারফেস-মাউন্ট প্যাকেজে দেওয়া হয় না; যাইহোক, OP275 ডিজাইন করা হয়েছিল যাতে এটি সারফেস-মাউন্ট প্যাকেজিংয়ে সম্পূর্ণ পারফরম্যান্স অফার করে।

andnbsp;

তথ্য

andnbsp;

ড্রয়িং
