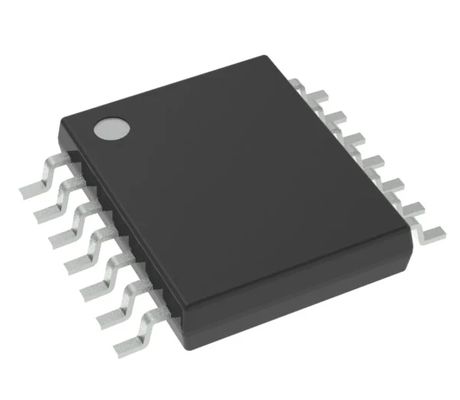

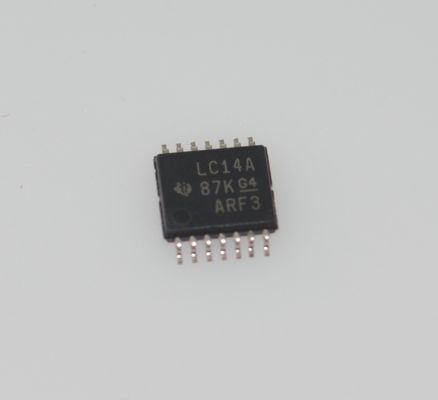

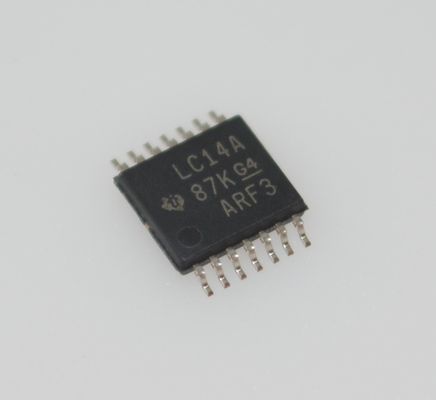

SN74LVC14APWR 6-চ্যানেল শ্মিট-ট্রিগার ইনভার্টার 1.65-5.5V প্রশস্ত ভিসিসি 10ns সর্বোচ্চ tp 0.5μA নিম্ন আইসিসি ± 24mA আউটপুট ড্রাইভ এইচবিএম ইএসডি সুরক্ষা টিএসএসওপি -14 প্যাকেজ and -40 °C থেকে +125 °C রেটিং

SN74LVC14APWR 6-চ্যানেল শ্মিট-ট্রিগার ইনভার্টার, 1.65-5.5V ওয়াইড VCC, 10ns সর্বোচ্চ টিপি, 0.5andmu;A কম ICC, andplusmn;24mA আউটপুট ড্রাইভ, HBM ESD সুরক্ষা, TSSOP-14 প্যাকেজ এবং -40anddeg;C থেকে +125anddeg;C রেটিং

andnbsp;

বৈশিষ্ট্য

andbull; ল্যাচ-আপ কর্মক্ষমতা JESD 78, ক্লাস II-এর বেশি 100 mA অতিক্রম করে

andbull; ESD সুরক্ষা JESD 22 অতিক্রম করে

andnbsp; andndash; 2000-V মানব-দেহ মডেল (A114-A)

andnbsp; andndash; 200-V মেশিন মডেল (A115-A)

andnbsp; andndash; 1000-V চার্জড-ডিভাইস মডেল (C101)

andbull; 1.65 V থেকে 3.6 V VCC থেকে কাজ করে

andbull; andndash;40anddeg;C থেকে +85anddeg;C, andndash;40anddeg;C থেকে 125anddeg;C, এবং andndash;55anddeg;C থেকে 125anddeg;C পর্যন্ত নির্দিষ্ট করা হয়েছে

andbull; ইনপুট 5.5 V পর্যন্ত ভোল্টেজ গ্রহণ করে

andbull; 3.3 V-এ 6.4 ns এর সর্বোচ্চ tpd

andbull; সাধারণ VOLP (আউটপুট গ্রাউন্ড বাউন্স)<0.8 V at VCC = 3.3 V, TA = 25anddeg;C

andbull; সাধারণ VOHV (আউটপুট VOH আন্ডারশ্যুট) >2 V at VCC = 3.3 V, TA = 25anddeg;C

andbull; MIL-PRF-38535 মেনে চলা পণ্যগুলিতে, অন্যথায় উল্লেখ না করা হলে, সমস্ত প্যারামিটার পরীক্ষা করা হয়। অন্যান্য সমস্ত পণ্যের ক্ষেত্রে, উত্পাদন প্রক্রিয়াকরণে অবশ্যই সমস্ত প্যারামিটারের পরীক্ষা অন্তর্ভুক্ত নাও থাকতে পারে।

andnbsp;

অ্যাপ্লিকেশন

andbull; বারকোড স্ক্যানার

andbull; কেবল সমাধান

andbull; ই-বুক

andbull; এম্বেডেড পিসি

andbull; ফিল্ড ট্রান্সমিটার: তাপমাত্রা বা চাপ সেন্সর

andbull; ফিঙ্গারপ্রিন্ট বায়োমেট্রিক্স

andbull; HVAC: গরম করা, বায়ুচলাচল এবং এয়ার কন্ডিশনার

andbull; নেটওয়ার্ক সংযুক্ত স্টোরেজ (NAS)

andbull; সার্ভার মাদারবোর্ড এবং PSU

andbull; সফ্টওয়্যার-সংজ্ঞায়িত রেডিও (SDR)

andbull; টিভি: হাই-ডেফিনেশন (HDTV), LCD, এবং ডিজিটাল

andbull; ভিডিও যোগাযোগ ব্যবস্থা

andbull; ওয়্যারলেস ডেটা অ্যাক্সেস কার্ড, হেডসেট, কীবোর্ড, মাউস এবং ল্যান কার্ড

andnbsp;

বর্ণনা

SN54LVC14A হেক্স শ্মিট-ট্রিগার ইনভার্টার 2.7-V থেকে 3.6-V VCC অপারেশনের জন্য ডিজাইন করা হয়েছে এবং SN74LVC14A হেক্স শ্মিট-ট্রিগার ইনভার্টার 1.65-V থেকে 3.6-V VCC অপারেশনের জন্য ডিজাইন করা হয়েছে।

ডিভাইসগুলিতে ছয়টি স্বাধীন ইনভার্টার রয়েছে এবং বুলিয়ান ফাংশন Y = A সম্পাদন করে।

ইনপুটগুলি 3.3-V বা 5-V ডিভাইস থেকে চালিত হতে পারে। এই বৈশিষ্ট্যটি এই ডিভাইসগুলিকে একটি মিশ্র 3.3-V বা 5-V সিস্টেম পরিবেশে অনুবাদক হিসাবে ব্যবহার করার অনুমতি দেয়।
