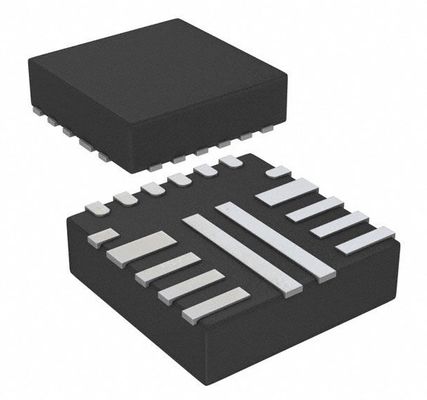

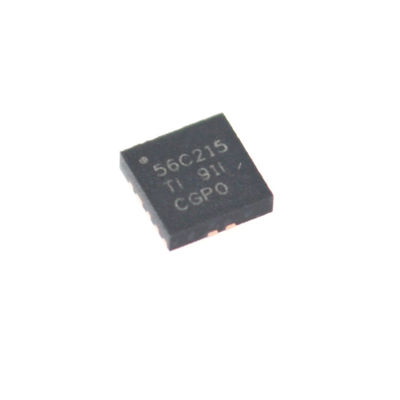

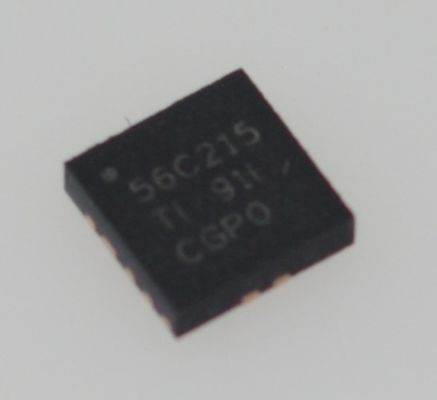

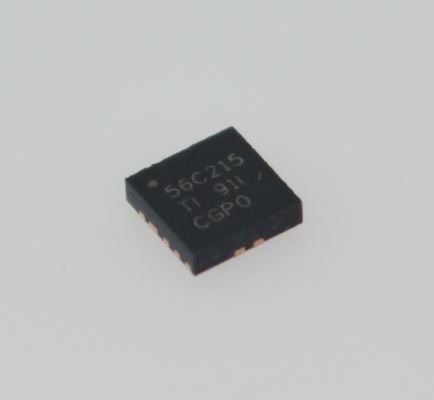

TPS56C215RNNR 15A 3.8-17V 0.5% নির্ভুলতার সাথে সিঙ্ক্রোনিক বাক রূপান্তরকারী 550kHz ফ্রিকোয়েন্সি পাওয়ার ভাল অভ্যন্তরীণ ক্ষতিপূরণ সক্ষম তাপীয় বন্ধ এবং ভিজাবল পাশগুলি

TPS56C215RNNR 15A 3.8-17V সিঙ্ক্রোনাস বাক কনভার্টার, 0.5% নির্ভুলতা, 550kHz ফ্রিকোয়েন্সি, পাওয়ার গুড, এনাবল, অভ্যন্তরীণ ক্ষতিপূরণ, থার্মাল শাটডাউন এবং ভেদ্য ফ্ল্যাঙ্কস

এবংnbsp;

বৈশিষ্ট্য

এবংbull; সমন্বিত 7.8mΩ এবং 3.2mΩ MOSFETs

এবংbull; 12A অবিচ্ছিন্ন IOUT সমর্থন করে

এবংbull; বাহ্যিক 5.0V বায়াস ছাড়াই 4.5V স্টার্ট-আপ

এবংbull; সম্পূর্ণ তাপমাত্রা পরিসরে 0.6V এবংplusmn;-1% রেফারেন্স ভোল্টেজ

এবংbull; 0.6V থেকে 5.5V আউটপুট ভোল্টেজ পরিসীমা

এবংbull; সিরামিক আউটপুট ক্যাপাসিটর সমর্থন করে

এবংbull; দ্রুত ট্রানজিয়েন্ট প্রতিক্রিয়ার জন্য D-CAP3andtrade; কন্ট্রোল মোড

এবংbull; টাইট আউটপুট ভোল্টেজ রিপলের জন্য সিলেক্টেবল ফোর্সড কন্টিনিউয়াস কন্ডাকশন মোড (FCCM) বা উচ্চ হালকা-লোড দক্ষতার জন্য অটো স্কিপিং ইকো-মোড

এবংbull; 400kHz, 800kHz, এবং 1.2MHz এর সিলেক্টেবল FSW

এবংbull; প্রি-বায়াসড আউটপুটে মনোটোনিক স্টার্ট-আপ

এবংbull; হিকাপ পুনরায়-শুরু সহ দুটি নিয়মিত কারেন্ট লিমিট সেটিংস

এবংbull; উন্নত দক্ষতার জন্য ঐচ্ছিক বাহ্যিক 5V বায়াস

এবংbull; ডিফল্ট 1ms সফট-স্টার্ট টাইম সহ নিয়মিত সফট স্টার্ট

এবংbull;–40anddeg;C থেকে 150anddeg;C অপারেটিং জংশন তাপমাত্রা

এবংbull; ছোট 3.5mm এবংtimes; 3.5mm HotRodandtrade; QFN প্যাকেজ

এবংbull; 8A TPS568215 এর সাথে পিন-টু-পিন সামঞ্জস্যপূর্ণ

এবংbull; WEBENCHandreg; পাওয়ার ডিজাইনার ব্যবহার করে TPS56C215 দিয়ে একটি কাস্টম ডিজাইন তৈরি করুন

এবংnbsp;

অ্যাপ্লিকেশন

এবংbull; সার্ভার, ক্লাউড-কম্পিউটিং, স্টোরেজ

এবংbull; টেলিকম এবং নেটওয়ার্কিং, পয়েন্ট-অফ-লোড (POL)

এবংbull; IPCs, ফ্যাক্টরি অটোমেশন, PLC, টেস্ট পরিমাপ

এবংbull; হাই-এন্ড DTV

এবংnbsp;

বর্ণনা

TPS56C215 একটি ছোট মনোলিথিক 12A সিঙ্ক্রোনাস বাক কনভার্টার যা একটি অ্যাডাপটিভ অন টাইম D-CAP3 কন্ট্রোল মোড সহ। ডিভাইসটি কম RDS(on) পাওয়ার MOSFETs একত্রিত করে যা উচ্চ দক্ষতা সক্ষম করে এবং স্থান-সচেতন পাওয়ার সিস্টেমের জন্য ন্যূনতম বাহ্যিক উপাদান গণনা সহ সহজে ব্যবহারযোগ্যতা প্রদান করে। প্রতিযোগিতামূলক বৈশিষ্ট্যগুলির মধ্যে রয়েছে একটি অত্যন্ত সঠিক রেফারেন্স ভোল্টেজ, দ্রুত লোড ট্রানজিয়েন্ট প্রতিক্রিয়া, হালকা লোড দক্ষতার জন্য অটো-স্কিপ মোড অপারেশন, নিয়মিত কারেন্ট লিমিট এবং বাহ্যিক ক্ষতিপূরণের প্রয়োজন নেই। একটি ফোর্সড কন্টিনিউয়াস কন্ডাকশন মোড কর্মক্ষমতা DSP এবং FPGA-এর জন্য টাইট ভোল্টেজ রেগুলেশন নির্ভুলতা প্রয়োজনীয়তা পূরণ করতে সাহায্য করে। TPS56C215 একটি তাপীয়ভাবে উন্নত, 18-পিন, HotRod QFN প্যাকেজে উপলব্ধ এবং –40anddeg;C থেকে 150anddeg;C জংশন তাপমাত্রা থেকে কাজ করার জন্য ডিজাইন করা হয়েছে।

এবংnbsp;

তথ্য

এবংnbsp;

ড্রয়িং
