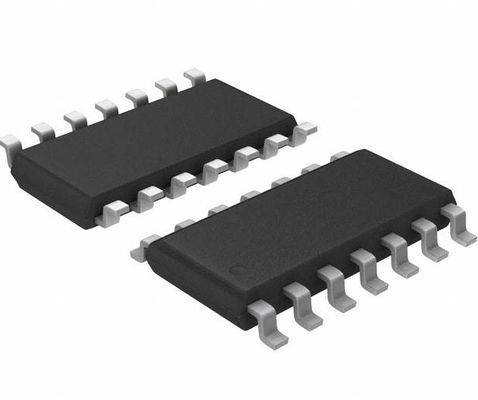

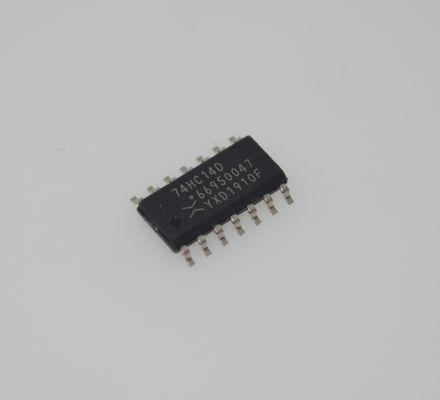

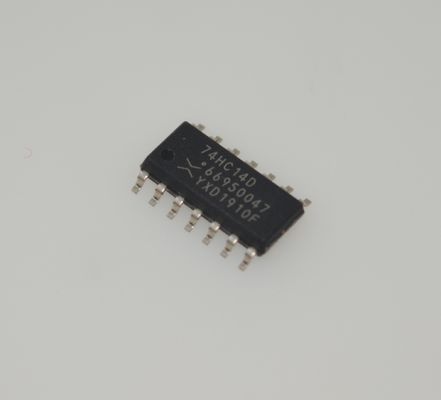

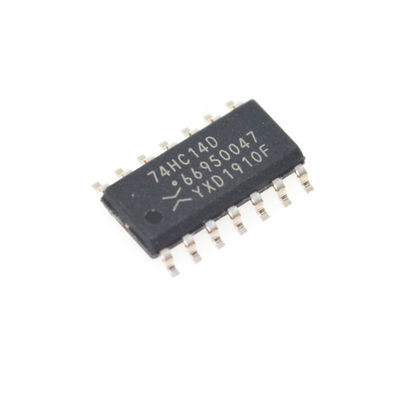

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D হেক্স ইনভার্টার হাই-স্পিড সিএমওএস লো পাওয়ার শ্মিট ট্রিগার ওয়াইড ভোল্টেজ (2-6 ভি) উচ্চ গোলমাল অনাক্রম্যতা সরাসরি টিটিএল সামঞ্জস্যতা ভারসাম্যপূর্ণ প্রসারণ শিল্প মান নির্ভরযোগ্যতা

এবংnbsp;

বৈশিষ্ট্যএবংnbsp;

উচ্চ ঘূর্ণনঃ VCC = 5 V এ tpd = 11 ns (সাধারণত)

কম শক্তি অপচয়ঃ আইসিসি = ১.০ এবং মাইক্রো;এ (সর্বোচ্চ) তা = ২৫°সি এ

উচ্চ গোলমাল প্রতিরোধ ক্ষমতাঃ VH = 1.1 V (সাধারণত) VCC = 4.5 V এ

ভারসাম্যপূর্ণ প্রজনন বিলম্বঃ tPLH andasymp; tPHL

বিস্তৃত অপারেটিং ভোল্টেজ পরিসীমাঃ VCC ((opr) = 2.0 থেকে 6.0 V

এবংnbsp;

অ্যাপ্লিকেশন

1সিগন্যাল কন্ডিশনিং এবং ফর্মিং

এটি এর সবচেয়ে ক্লাসিক অ্যাপ্লিকেশন। শ্মিট-ট্রিগার ইনপুট কাঠামো এটিকে ধীরে ধীরে পরিবর্তন বা গোলমাল সংকেতগুলির প্রতি সংবেদনশীল করে তোলে।

স্যুইচ ডিবাউন্সিং: যান্ত্রিক স্যুইচ বা বোতামের শারীরিক রিবাউন্ডিং দূর করে, একক প্রেস শুধুমাত্র একটি পরিষ্কার পালস উৎপন্ন করে।

তরঙ্গের আকৃতি: সাইনস বা ত্রিভুজ তরঙ্গের মতো অ্যানালগ তরঙ্গ রূপান্তর করে স্কয়ার ডিজিটাল সংকেতে।

শব্দ ফিল্টারিং: পরিবেশগত গোলমাল সহ সংকেত থেকে একটি পরিষ্কার ডিজিটাল লজিক স্তর পুনরুদ্ধার করে, প্রায়শই দীর্ঘ সংক্রমণ লাইন থেকে।

2. ইমপলস জেনারেশন এবং ওয়েভফর্ম সৃষ্টি

এর হাইস্টেরেসিস সম্পত্তি সহজেই সহজ ওসিলেটর এবং পালস জেনারেটর তৈরি করতে দেয়।

অ্যাস্টাবল মাল্টিভাইব্রেটর: ঘড়ি সংকেত তৈরির জন্য একটি সহজ এবং নির্ভরযোগ্য বর্গ তরঙ্গ জেনারেটর গঠন করতে শুধুমাত্র একটি প্রতিরোধক এবং একটি ক্যাপাসিটার প্রয়োজন

অথবা টাইমিং ইমপ্লান্স। এটি মাইক্রোকন্ট্রোলারের মতো সিস্টেমে একটি খুব সাধারণ, কম খরচে ঘড়ির উৎস।

পালস ডিটেক্টর: একটি ইনপুট সিগন্যালের প্রান্ত (উপরে বা নিচে) সনাক্ত করতে এবং সংশ্লিষ্ট আউটপুট ইমপ্লান্ট তৈরি করতে ডিজাইন করা যেতে পারে।

3. স্তর স্থানান্তর এবং ইন্টারফেস

যদিও এর অপারেটিং ভোল্টেজ পরিসীমা 2V থেকে 6V, এটি এখনও মিশ্র-ভোল্টেজ সিস্টেমে একটি ইন্টারফেস হিসাবে কাজ করতে পারে।

টিটিএল-সামঞ্জস্যপূর্ণ ইন্টারফেস: 74HC14D সরাসরি 5 ভোল্ট টিটিএল লজিক সিস্টেমে সংযোগ স্থাপন করতে পারে এবং দুটি লজিক পরিবারের মধ্যে বাফার হিসাবে কাজ করে সিএমওএস-স্তরের আউটপুট সরবরাহ করতে পারে।

4. বিলম্ব লাইন

এর স্থির প্রসারণ বিলম্বের সময় ব্যবহার করে, এটি সহজ বিলম্ব সার্কিট নির্মাণের জন্য ব্যবহার করা যেতে পারে। একাধিক ইনভার্টারকে সিরিজে সংযুক্ত করা দীর্ঘ, স্থির বিলম্ব অর্জন করতে পারে।

এবংnbsp;

বর্ণনা

74HC14D একটি উচ্চ গতির সিএমওএস স্কিমিট ইনভার্টার যা সিলিকন গেট সি 2 এমওএস প্রযুক্তি দিয়ে তৈরি।এটি CMOS কম শক্তি অপসারণ বজায় রাখার সময় সমতুল্য LSTTL অনুরূপ উচ্চ গতির অপারেশন অর্জন. পিন কনফিগারেশন এবং ফাংশন 74HC04D একই কিন্তু ইনপুট 25% VCC hysteresis আছে এবং তার Schmitt ট্রিগার ফাংশন সঙ্গে,74HC14D একটি লাইন রিসিভার হিসাবে ব্যবহার করা যেতে পারে যা ধীর ইনপুট সংকেত গ্রহণ করবে.

সমস্ত ইনপুট স্ট্যাটিক স্রাব বা অস্থায়ী অতিরিক্ত ভোল্টেজের বিরুদ্ধে সুরক্ষা সার্কিট দিয়ে সজ্জিত।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
