AD9518-3ABCPZ PLL এবং VCO 8 কনফিগারযোগ্য আউটপুট (LVPECL/LVDS/CMOS) সহ লো জিটার ক্লক জেনারেটর উচ্চ গতির এডিসি/ডিএসি এবং এফপিজিএ ক্লকিংয়ের জন্য ইন্টিজার-এন ফ্রিকোয়েন্সি সংশ্লেষণ

AD9518-3ABCPZ লো জিটার ক্লক জেনারেটর সহ PLL এবং VCO 8 কনফিগারযোগ্য আউটপুট (LVPECL/LVDS/CMOS) ইন্টিজার-N ফ্রিকোয়েন্সি সিন্থেসিস হাই-স্পিড ADC/DAC এবং FPGA ক্লকিং এর জন্য

বৈশিষ্ট্য

কম ফেজ নয়েজ, ফেজ-লকড লুপ (PLL)

  অন-চিপ VCO 1.75 GHz থেকে 2.25 GHz পর্যন্ত টিউন করে

  এক্সটার্নাল VCO/VCXO 2.4 GHz পর্যন্ত ঐচ্ছিক

  1 ডিফারেনশিয়াল বা 2 সিঙ্গেল-এন্ডেড রেফারেন্স ইনপুট

  রেফারেন্স মনিটরিং ক্ষমতা

  স্বয়ংক্রিয় রিভার্টিভ এবং ম্যানুয়াল রেফারেন্স

    সুইচওভার/হোল্ডওভার মোড

  250 MHz পর্যন্ত LVPECL, LVDS, বা CMOS রেফারেন্স গ্রহণ করে

  PFD-তে পাথে প্রোগ্রামযোগ্য ডিলে

  ডিজিটাল বা অ্যানালগ লক ডিটেক্ট, নির্বাচনযোগ্য

3 জোড়া 1.6 GHz LVPECL আউটপুট

  প্রতিটি আউটপুট জোড়া একটি 1-টু-32 ডিভাইডার শেয়ার করে সাথে কোয়ার্স

    ফেজ ডিলে

  অ্যাডিটিভ আউটপুট জিটার: 225 fs rms

  চ্যানেল-টু-চ্যানেল স্কিউ পেয়ার্ড আউটপুট<10 ps

পাওয়ার-আপে সমস্ত আউটপুটের স্বয়ংক্রিয় সিঙ্ক্রোনাইজেশন

ম্যানুয়াল আউটপুট সিঙ্ক্রোনাইজেশন উপলব্ধ

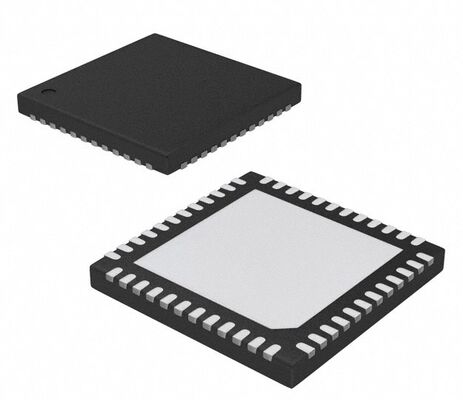

48-লিড LFCSP-এ উপলব্ধ

অ্যাপ্লিকেশন

লো জিটার, লো ফেজ নয়েজ ক্লক ডিস্ট্রিবিউশন

10/40/100 Gb/sec নেটওয়ার্কিং লাইন কার্ড, SONET সহ

  সিঙ্ক্রোনাস ইথারনেট, OTU2/3/4

ফরোয়ার্ড এরর কারেকশন (G.710)

হাই-স্পিড ADC, DAC, DDS, DDC,DUC, MxFE ক্লকিং

হাই পারফরম্যান্স ওয়্যারলেস ট্রান্সসিভার

ATE এবং হাই পারফরম্যান্স ইন্সট্রুমেন্টেশন

বর্ণনা

AD9518-31 একটি অন-চিপ PLL এবং VCO সহ সাব-পিকোসিকেন্ড জিটার পারফরম্যান্স সহ একটি মাল্টি-আউটপুট ক্লক ডিস্ট্রিবিউশন ফাংশন সরবরাহ করে। অন-চিপ VCO 1.75 GHz থেকে 2.25 GHz পর্যন্ত টিউন করে। ঐচ্ছিকভাবে, 2.4 GHz পর্যন্ত একটি এক্সটার্নাল VCO/VCXO ব্যবহার করা যেতে পারে। AD9518-3 ডেটা কনভার্টার পারফরম্যান্স সর্বাধিক করার জন্য লো জিটার এবং ফেজ নয়েজের উপর জোর দেয়, এবং এটি ফেজ নয়েজ এবং জিটার প্রয়োজনীয়তা সহ অন্যান্য অ্যাপ্লিকেশনগুলির জন্য উপকারী হতে পারে। AD9518-3 ছয়টি LVPECL আউটপুট (তিন জোড়া) বৈশিষ্ট্যযুক্ত। LVPECL আউটপুটগুলি 1.6 GHz পর্যন্ত কাজ করে। অতিরিক্ত আউটপুট, একটি ক্রিস্টাল রেফারেন্স ইনপুট, জিরো-ডিলে, বা স্টার্টআপে স্বয়ংক্রিয় কনফিগারেশনের জন্য EEPROM প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, AD9520 এবং AD9522 উপলব্ধ। এছাড়াও, AD9516 এবং AD9517 AD9518 এর অনুরূপ কিন্তু আউটপুটের একটি ভিন্ন সমন্বয় রয়েছে। প্রতিটি আউটপুট জোড়ার ডিভাইডার রয়েছে যা উভয় ডিভাইড রেশিও এবং কোয়ার্স ডিলে (বা ফেজ) সেট করার অনুমতি দেয়। LVPECL আউটপুটগুলির জন্য ডিভিশনের পরিসীমা 1 থেকে 32। AD9518-3 একটি 48-লিড LFCSP-এ উপলব্ধ এবং একটি একক 3.3 V সাপ্লাই থেকে চালিত হতে পারে। একটি এক্সটার্নাল VCO, যার জন্য একটি বর্ধিত ভোল্টেজ রেঞ্জ প্রয়োজন, চার্জ পাম্প সাপ্লাই (VCP) কে 5 V-এর সাথে সংযুক্ত করে মিটানো যেতে পারে। একটি পৃথক LVPECL পাওয়ার সাপ্লাই 2.5 V থেকে 3.3 V (নামমাত্র) হতে পারে। AD9518-3 শিল্প পরিসীমা -40°C থেকে +85°C পর্যন্ত অপারেশনের জন্য নির্দিষ্ট করা হয়েছে।
