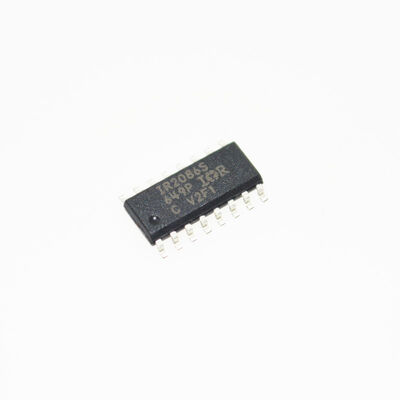

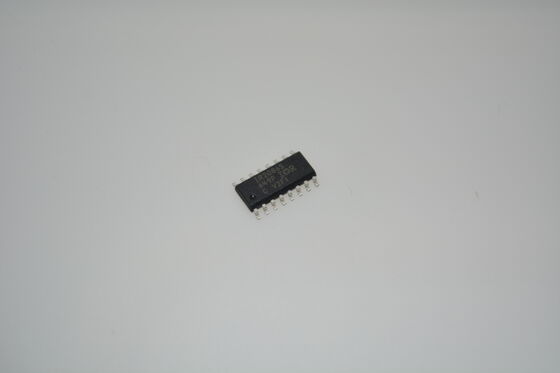

IR2086STRPBF 600V হাফ-ব্রিজ ড্রাইভার IC উচ্চ-পার্শ্ব বুটস্ট্র্যাপ 200mA/350mA সোর্সিং/সিঙ্কিং 50ns ডেডটাইম কন্ট্রোল VCC UVLO সুরক্ষা মোটর ড্রাইভ এবং ইউপিএস ইনভার্টারগুলির জন্য

IR2086STRPBF 600V হাফ-ব্রিজ ড্রাইভার আইসি হাই-সাইড বুটস্ট্র্যাপ 200mA/350mA সোর্সিং/সিঙ্কিং 50ns ডেডটাইম কন্ট্রোল VCC UVLO সুরক্ষা মোটর ড্রাইভ এবং ইউপিএস ইনভার্টারের জন্য

বৈশিষ্ট্য

• 48V ডিস্ট্রিবিউটেড সিস্টেমের জন্য ফুল-ব্রিজ ডিসি-বাস কনভার্টার সক্ষম করার জন্য সহজ প্রাইমারি সাইড কন্ট্রোল সলিউশন, যা কম্পোনেন্ট সংখ্যা এবং বোর্ডের স্থান কমিয়ে দেয়।

• দুটি বাহ্যিক কম্পোনেন্ট দ্বারা ফ্রিকোয়েন্সি এবং ডেড টাইম সেট করা হয়

• প্রতি চ্যানেলে সর্বোচ্চ 500KHz আউটপুট 50% ডিউটি সাইকেল সহ

• অ্যাডজাস্টেবল ডেড টাইম 50nsec ~ 200nsec

• ফ্লোটিং চ্যানেল বুটস্ট্র্যাপ অপারেশনের জন্য ডিজাইন করা হয়েছে +100Vdc পর্যন্ত

• হাই এবং লো সাইড পালস উইডথ ম্যাচিং +/- 25nsec পর্যন্ত

• অ্যাডজাস্টেবল হিকাপ পিরিয়ড সহ ওভারকারেন্ট সুরক্ষা।

• আন্ডারভোল্টেজ লকআউট এবং ইন্টারনাল সফট স্টার্ট • পার্টটি লিডফ্রিও পাওয়া যায়

অ্যাপ্লিকেশন

• মোটর ড্রাইভ ইনভার্টার: এসি মোটর ড্রাইভ (VFDs) এবং সার্ভো ড্রাইভের ফেজ লেগ চালানোর জন্য।

• সুইচড-মোড পাওয়ার সাপ্লাই (SMPS): হাফ-ব্রিজ এবং ফুল-ব্রিজ টপোলজিতে।

• আনইন্টারাপটিবল পাওয়ার সাপ্লাই (UPS) ইনভার্টার।

• ডিসি-এসি ইনভার্টার সোলার এবং সাধারণ পাওয়ার কনভার্সনের জন্য।

• ইলেকট্রনিক ব্যালাস্ট এবং ইন্ডাকশন হিটিং।

বিবরণ

IR2086S(PbF) একটি সেলফ অসিলেটিং ফুল-ব্রিজ কন্ট্রোলার এবং ড্রাইভার আইসি যা 50% ডিউটি সাইকেল সহ 36V-75V ফুল-ব্রিজ ডিসি বাস কনভার্টারের জন্য আদর্শ। CT এর সঠিক নির্বাচনের মাধ্যমে ডেড টাইম নিয়ন্ত্রণ করা যেতে পারে এবং এটি 50 থেকে 200nsec পর্যন্ত হতে পারে। ইন্টারনাল সফট স্টার্ট পাওয়ার আপের সময় পালস উইডথ বাড়ায় এবং স্টার্ট আপ সাইকেল জুড়ে হাই এবং লো আউটপুটের জন্য সমান পালস উইডথ বজায় রাখে। Vcc 7.5 Vdc এর কম হলে আন্ডারভোল্টেজ লকআউট অপারেশন প্রতিরোধ করে। Cs পিনে ভোল্টেজ 200mV অতিক্রম করলে ওভার কারেন্ট শাটডাউন ঘটে। ওভারকারেন্ট ট্রিপের পর রিস্টার্ট বাহ্যিক ক্যাপাসিটর অ্যাডজাস্ট করে বিলম্বিত করা যেতে পারে। বিলম্বের সময় 10µs থেকে 1s পর্যন্ত হয়

তথ্য

ড্রয়িং
